數模一體繼電保護測試儀簡介 ----Product introduction
HZ-8000B數模一體繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于 IEC61850 通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。
產品配備高性能功率放大器并基于強大的 PowerPC+X86 平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。
產品配備高性能功率放大器并基于強大的 PowerPC+X86 平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。
數模一體繼電保護測試儀參數 ----Technical parameter
● 交流電壓源輸出：
量 程： 6路，每路120V/60VA
準 確 度： 0.2V~2V 時，±4mV；2V~120V 時，±0.1%
分 辨 率： 1mV
● 交流電流源輸出：
量 程： 6路，每路30A/200VA
準 確 度： 0~500mA 時，±1mA； 500mA~30A 時，±0.1%
分 辨 率： 1mA
● 相位
范 圍： 0~360°
準 確 度： ±0.1°
分 辨 率： 0.1°
● 頻率
范 圍： 0~1000Hz
準 確 度： <±0.001Hz(0~65Hz)，<±0.01Hz(65~450Hz)，
<±0.02Hz(450~1000Hz)
分 辨 率： 0.001 Hz
● 時間
范 圍： 10ms~9999.999s
分 辨 率： 1ms
● 開關量輸入
數 量： 8 對
遮斷容量： DC250V /0.5A
● 開關量輸出
數 量： 4對，其中 2 對為快速開出(0.1ms)
● 直流電壓源輸出：6路，每路±160V/60VA
● 直流電流源輸出：6路，每路 0~10A
準 確 度： 0.2%
● 直流輔助電壓輸出
量 程：1路220V/150VA（用于被測裝置短暫供電）
準 確 度： 0.2%
● 同步
接口類型： GPS/BD ANT,IRIG-B/PPS 光信號；IRIG-B/PPS 電信號；IEEE 1588
數 量: GPS/BD ANT 1 個；IRIG-B/PPS 光信號2個:1個對時，1個授時；IRIG-B/PPS 電信號2對：1對對時，1對授時；IEEE 1588 1對
● 無線連接
接口類型: WIFI、4G(選配）
● 有線連接
接口類型: 百兆 Lan 口，RJ45
數 量: 2 個
● 供電電源
供電電壓: 交流 220V，允許偏差：-20%~15%(直流供電為選配功能使用前先確認)
供電頻率: 0或者47~65 Hz
● IEC 61850 通訊接口
功 能: 任意配置為 IEC 61850 9-1/9-2 的 SMV 發送、接收端或 GOOSE 發送、接收端
接口類型: LC 光口
數 量: 6對,4 對為 100M 自適應，2 對為 100/1000M 自適應
波 長: 1310nm
● IEC 60044 通訊接口
功 能: IEC60044-7/8、DL/T282 報文的接收、發送
接口類型: ST
數 量: 1個發送口，1個接收口
● 模擬量小信號輸入（選配功能）
接口類型: 航空插頭，交流電壓
數 量: 12 路
● 模擬量小信號輸出（選配功能）
接口類型: 航空插頭，交流電壓
數 量: 12 路
● USB口
數 量： 2個
● 其他
聯機接口： RJ45
顯 示 屏： 10.4 寸真彩液晶顯示，帶觸摸功能
體積重量： 10.5KG
● 正常工作溫度：--5℃~45℃
● 極限工作溫度：--10℃~50℃
● 儲存及運輸：0℃~40℃
● 工作濕度：20%~90%，無凝露
● 工作環境：無腐蝕性氣體
● 大氣壓力：80kPa~110kPa
● 海拔：0~3000m
量 程： 6路，每路120V/60VA
準 確 度： 0.2V~2V 時，±4mV；2V~120V 時，±0.1%
分 辨 率： 1mV
● 交流電流源輸出：
量 程： 6路，每路30A/200VA
準 確 度： 0~500mA 時，±1mA； 500mA~30A 時，±0.1%
分 辨 率： 1mA
● 相位
范 圍： 0~360°
準 確 度： ±0.1°
分 辨 率： 0.1°
● 頻率
范 圍： 0~1000Hz
準 確 度： <±0.001Hz(0~65Hz)，<±0.01Hz(65~450Hz)，
<±0.02Hz(450~1000Hz)
分 辨 率： 0.001 Hz
● 時間
范 圍： 10ms~9999.999s
分 辨 率： 1ms
● 開關量輸入
數 量： 8 對
遮斷容量： DC250V /0.5A
● 開關量輸出
數 量： 4對，其中 2 對為快速開出(0.1ms)
● 直流電壓源輸出：6路，每路±160V/60VA
● 直流電流源輸出：6路，每路 0~10A
準 確 度： 0.2%
● 直流輔助電壓輸出
量 程：1路220V/150VA（用于被測裝置短暫供電）
準 確 度： 0.2%
● 同步
接口類型： GPS/BD ANT,IRIG-B/PPS 光信號；IRIG-B/PPS 電信號；IEEE 1588
數 量: GPS/BD ANT 1 個；IRIG-B/PPS 光信號2個:1個對時，1個授時；IRIG-B/PPS 電信號2對：1對對時，1對授時；IEEE 1588 1對
● 無線連接
接口類型: WIFI、4G(選配）
● 有線連接
接口類型: 百兆 Lan 口，RJ45
數 量: 2 個
● 供電電源
供電電壓: 交流 220V，允許偏差：-20%~15%(直流供電為選配功能使用前先確認)
供電頻率: 0或者47~65 Hz
● IEC 61850 通訊接口
功 能: 任意配置為 IEC 61850 9-1/9-2 的 SMV 發送、接收端或 GOOSE 發送、接收端
接口類型: LC 光口
數 量: 6對,4 對為 100M 自適應，2 對為 100/1000M 自適應
波 長: 1310nm
● IEC 60044 通訊接口
功 能: IEC60044-7/8、DL/T282 報文的接收、發送
接口類型: ST
數 量: 1個發送口，1個接收口
● 模擬量小信號輸入（選配功能）
接口類型: 航空插頭，交流電壓
數 量: 12 路
● 模擬量小信號輸出（選配功能）
接口類型: 航空插頭，交流電壓
數 量: 12 路
● USB口
數 量： 2個
● 其他
聯機接口： RJ45
顯 示 屏： 10.4 寸真彩液晶顯示，帶觸摸功能
體積重量： 10.5KG
● 正常工作溫度：--5℃~45℃
● 極限工作溫度：--10℃~50℃
● 儲存及運輸：0℃~40℃
● 工作濕度：20%~90%，無凝露
● 工作環境：無腐蝕性氣體
● 大氣壓力：80kPa~110kPa
● 海拔：0~3000m
數模一體繼電保護測試儀功能 ----Product features
● 傳統站保護調試：測試儀功放輸出模擬量電流電壓信號完成傳統站各種保護調試。
● 智能站保護調試：測試儀輸出9-2/9-1/FT3光數字信號完成智能站光數字繼電保護各種調試。
● 合并單元試驗：測試儀能夠輸出采集器、FT3、功放電壓電流、級聯電壓，同時能夠讀取合并單元9-2或FT3報文，測出合并單元的比差、角差、時差，具備合并單元首周波錄波截屏功能。
● 智能終端：測試儀輸出GOOSE跳閘信號接收開關量硬接點或者輸出開關量硬接點接收GOOSE開關位置，測試智能終端軟變硬、硬變軟動作時間。
● 異常報文測試：測試儀具備模擬數字保護的丟幀、錯序、亂碼抖動等異常報文輸出到數字保護，檢查保護接收到異常保護的情況。
● GOOSE測試：測試儀可以進行GOOSE幀報文編輯，虛端子對點，數字毫秒級，開關量測試，并可進行GOOSE報文監測。
● 智能站保護調試：測試儀輸出9-2/9-1/FT3光數字信號完成智能站光數字繼電保護各種調試。
● 合并單元試驗：測試儀能夠輸出采集器、FT3、功放電壓電流、級聯電壓，同時能夠讀取合并單元9-2或FT3報文，測出合并單元的比差、角差、時差，具備合并單元首周波錄波截屏功能。
● 智能終端：測試儀輸出GOOSE跳閘信號接收開關量硬接點或者輸出開關量硬接點接收GOOSE開關位置，測試智能終端軟變硬、硬變軟動作時間。
● 異常報文測試：測試儀具備模擬數字保護的丟幀、錯序、亂碼抖動等異常報文輸出到數字保護，檢查保護接收到異常保護的情況。
● GOOSE測試：測試儀可以進行GOOSE幀報文編輯，虛端子對點，數字毫秒級，開關量測試，并可進行GOOSE報文監測。

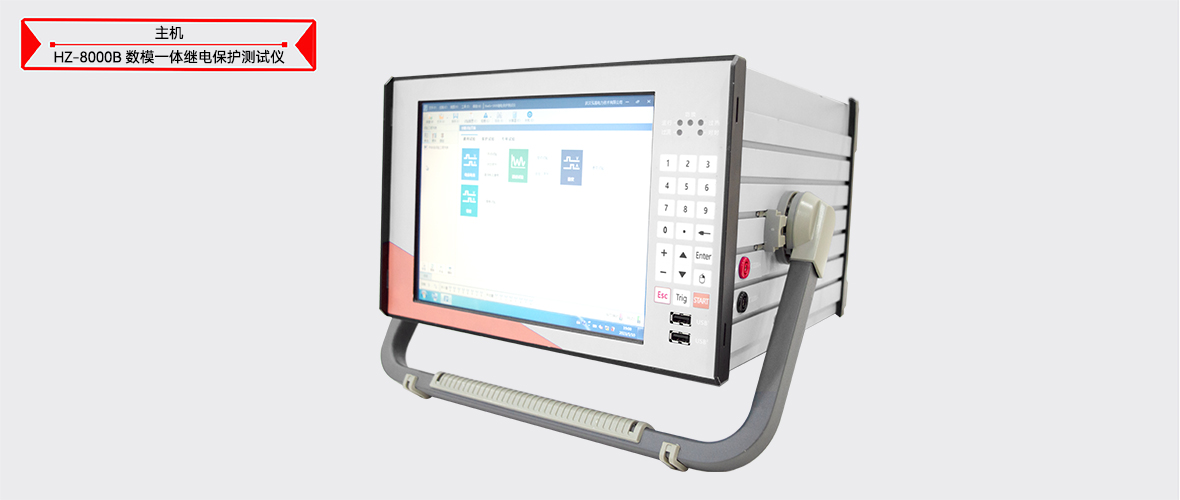

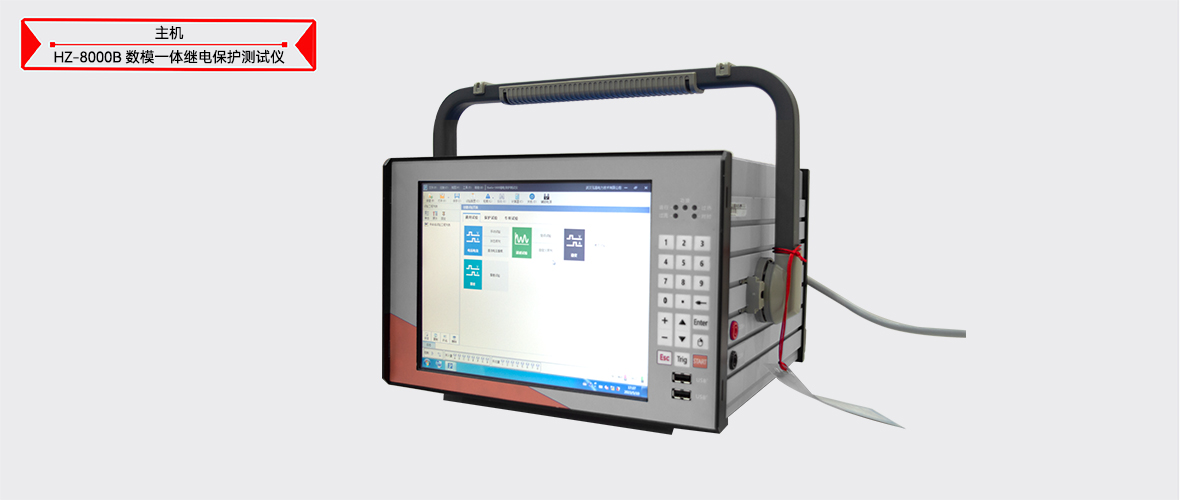

數模一體繼電保護測試儀圖片 ----Picture display
數模一體繼電保護測試儀附件配件 --------Accessories
本產品HZ-8000B數模一體繼電保護測試儀表詳細清單請以說明書或代銷合同為準
