手持式數模一體繼電保護測試儀簡介 ----Product introduction
HZ-S70手持式數模一體繼電保護測試儀是武漢赫茲電力自主研發的新一代手持式測試儀器，該設備運用先進的電源和數字電子技術，采用微型高精度電流和電壓放大器模塊，內置大容量鋰電池組供電，具有輸出精度高、體積小、重量輕等特點，儀器采用高清全觸屏操作，測試功能豐富，適用于常規變電站、智能變電站、發電廠以及配電網等用戶的二次運維檢修調試工作。
手持式數模一體繼電保護測試儀參數 ----Technical parameter
1、交流電流
量程： 4×0~12A/相；
準確度： (0A~0.2A)<士 0.1mA； (0.2A~12A)±0.05%；
分辨力： 1mA；
輸出功率 Pmax：4×12A/相≥20VA/相；
電流上升下降時間： <100us；
總諧波失真度： <0.1%(0.2A ~lmax)；
頻率： 10Hz ~1kHz；
幅頻特性： ≤+0.05%~+0.5%(10Hz~1kHz)；
輸出時間： ≤12A，連續輸出；
異常工況報警： 過熱、過載、失真、開路自動檢測并告警。
2、交流電壓
輸出范圍： 4×0~130V/相；
準確度： (0v~4V)<±2mV; (4V~130V)±0.05%；
分辨力： 10 mV (10V~130V)；
輸出功率 Pmax：4×130V/相≥35VA/相；
電壓上升下降時間： <100us；
總諧波失真度： ≤0.1%(2V~130V)；
頻率： 10Hz ~1kHz；
幅頻特性： ≤+0.05%~+0.5%(10Hz~1kHz)；
輸出時間： 額定條件下，連續輸出；
異常工況報警： 過熱、過載、失真、短路自動檢測并告警；
電流電壓同步誤差： ≤10us。
3、頻率
正弦信號： 10Hz~1000Hz；<1mHz (10Hz~450Hz)；
準確度：<10mHz (450 Hz~1000Hz)；
分辨力： 0.01Hz；
輸出特性： 能疊加 2~21 次任意幅值<小于額定值諧波。
4、相位
相角范圍： 0 到 359.99 °；
準確度： ±0.1 °；
分辨率： 0.01 °；
5、光纖以太網
接口數量： 4 對；
接口類型： LC 接口；
通信協議： IEC61850-9-2 、GOOSE；
6、光纖串行接口
數量： 4 個(2 對收發)；
接口類型： ST 接口；
通信協議： IEC60044-8 、IRIG-B；
7、直流電流
輸出范圍： 4×0~10A/相；
準確度： (0A~0.2A)<±1mA; (0.2A~10A)±0.5%；
分辨力： 1mA；
8、直流電壓
輸出范圍： 4×150V/相；
準確度： (0v~2V)<±2mV; (2V~150V)±0.2%；
分辨力： (0v~10V)1mV , (10V~150V)10mV；
9、開入量
數量：4 對；
開入特性：4 對開入接點自適應空節點或帶電位;帶電位接點翻轉電平20~250v (DC) ；
電氣隔離： 4 對開入電氣隔離；
10、開出量
數量： 4 對；
類型： 4 對快速開出接點(響應時間<100us)；
直流容量： Vmax: 300v (DC) /lmax: 0.3A；
11、電以太網接口
數量： 2 個
接口類型： RJ45
通信協議： MMS 、TCP/IP
12、USB 接口 數量： 2 個
13、同步接口
GPS ：1 個， 內置 GPS 接收模塊；
IRIG-B：1 個， ST 接口；
電 B 碼/PPS 對時： 1 對對時， 1 對授時，鳳凰接線孔座；
14、供電電源
輸入(AC)：100-240V~50-60Hz 1.5A；
輸出(DC)：17V—5A；
鋰電池供電： 內置大容量鋰電池組；
外置電源供電： 支持外接“充電寶 ”電池組供電。
15、HDMI 視頻接口
HDMI 視頻接口：1 個。可通過 HDMI 接口將裝置界面鏡像至投影中，方便裝置操作的 學習與智能變電站測試培訓。
16、機械尺寸及重量
顯示屏： 10.1 寸電容液晶顯示屏(觸摸屏)；
尺寸： 317mm *243mm*86mm (W×H×D)；
重量： 3.20kg。
量程： 4×0~12A/相；
準確度： (0A~0.2A)<士 0.1mA； (0.2A~12A)±0.05%；
分辨力： 1mA；
輸出功率 Pmax：4×12A/相≥20VA/相；
電流上升下降時間： <100us；
總諧波失真度： <0.1%(0.2A ~lmax)；
頻率： 10Hz ~1kHz；
幅頻特性： ≤+0.05%~+0.5%(10Hz~1kHz)；
輸出時間： ≤12A，連續輸出；
異常工況報警： 過熱、過載、失真、開路自動檢測并告警。
2、交流電壓
輸出范圍： 4×0~130V/相；
準確度： (0v~4V)<±2mV; (4V~130V)±0.05%；
分辨力： 10 mV (10V~130V)；
輸出功率 Pmax：4×130V/相≥35VA/相；
電壓上升下降時間： <100us；
總諧波失真度： ≤0.1%(2V~130V)；
頻率： 10Hz ~1kHz；
幅頻特性： ≤+0.05%~+0.5%(10Hz~1kHz)；
輸出時間： 額定條件下，連續輸出；
異常工況報警： 過熱、過載、失真、短路自動檢測并告警；
電流電壓同步誤差： ≤10us。
3、頻率
正弦信號： 10Hz~1000Hz；<1mHz (10Hz~450Hz)；
準確度：<10mHz (450 Hz~1000Hz)；
分辨力： 0.01Hz；
輸出特性： 能疊加 2~21 次任意幅值<小于額定值諧波。
4、相位
相角范圍： 0 到 359.99 °；
準確度： ±0.1 °；
分辨率： 0.01 °；
5、光纖以太網
接口數量： 4 對；
接口類型： LC 接口；
通信協議： IEC61850-9-2 、GOOSE；
6、光纖串行接口
數量： 4 個(2 對收發)；
接口類型： ST 接口；
通信協議： IEC60044-8 、IRIG-B；
7、直流電流
輸出范圍： 4×0~10A/相；
準確度： (0A~0.2A)<±1mA; (0.2A~10A)±0.5%；
分辨力： 1mA；
8、直流電壓
輸出范圍： 4×150V/相；
準確度： (0v~2V)<±2mV; (2V~150V)±0.2%；
分辨力： (0v~10V)1mV , (10V~150V)10mV；
9、開入量
數量：4 對；
開入特性：4 對開入接點自適應空節點或帶電位;帶電位接點翻轉電平20~250v (DC) ；
電氣隔離： 4 對開入電氣隔離；
10、開出量
數量： 4 對；
類型： 4 對快速開出接點(響應時間<100us)；
直流容量： Vmax: 300v (DC) /lmax: 0.3A；
11、電以太網接口
數量： 2 個
接口類型： RJ45
通信協議： MMS 、TCP/IP
12、USB 接口 數量： 2 個
13、同步接口
GPS ：1 個， 內置 GPS 接收模塊；
IRIG-B：1 個， ST 接口；
電 B 碼/PPS 對時： 1 對對時， 1 對授時，鳳凰接線孔座；
14、供電電源
輸入(AC)：100-240V~50-60Hz 1.5A；
輸出(DC)：17V—5A；
鋰電池供電： 內置大容量鋰電池組；
外置電源供電： 支持外接“充電寶 ”電池組供電。
15、HDMI 視頻接口
HDMI 視頻接口：1 個。可通過 HDMI 接口將裝置界面鏡像至投影中，方便裝置操作的 學習與智能變電站測試培訓。
16、機械尺寸及重量
顯示屏： 10.1 寸電容液晶顯示屏(觸摸屏)；
尺寸： 317mm *243mm*86mm (W×H×D)；
重量： 3.20kg。
手持式數模一體繼電保護測試儀功能 ----Product features
1）電流電壓輸出精度達0.05%，波形光滑，穩定性好，滿足合并單元測試要求；
2）手持式設計，體積小，重量輕，整機重量3g，攜帶方便；
3）采用10.1寸高清電容觸摸屏，觸屏操作，操作方便快捷；
4）內置鋰電池組供電，并具有應急電池插口，可外接備用電池工作；也支持外接“充電寶”供電；
5）三相1A電流持續輸出時間可大于4小時，待機時間大于10小時；
6）儀器采用嵌入式Linux操作系統，相比WindowsCE操作系統，運行更穩定；
7）測試軟件模塊適應Linux操作環境，更適合于觸摸操作，參數輸入和各種控制功能簡單易用，方便快捷；
8）具備模擬量、數字量以及SV/GOOSE數模混合輸出，滿足“模擬量+GOOSE”的保護裝置測試要求；
9）具備合并單元角差比差測試、智能終端GOOSE跳閘時間測試功能；
10）強大的SV和GOOSE報文分析能力，具有報文分析儀的功能；
11）具有SCD文件比對及SCD文件圖形化展示功能；
12）具備智能終端GOOSE跳閘時間測試；
13）具備ST或LC光口的光功率測試功能；
14）具備多機同步輸出功能，無線WiFi通訊控制，遠程4G通訊控制；
15）豐富的保護測試功能，具備手動測試、狀態序列、諧波疊加、整組試驗、低周減載、低壓減載、距離、零序、過流、比率差動、諧波制動等繼電保護專項測試模塊；
16）強大的異常工況處理能力，具備電壓源短路、電流源開路、過熱及信號失真檢測報警；
17）采用低功耗設計，運用PWM溫度控制系統，實現儀器內部溫度控制；
18）具有自動升級功能，可直接使用U盤升級；
19）自動生成測試報告，通過U盤進行拷貝存檔。
2）手持式設計，體積小，重量輕，整機重量3g，攜帶方便；
3）采用10.1寸高清電容觸摸屏，觸屏操作，操作方便快捷；
4）內置鋰電池組供電，并具有應急電池插口，可外接備用電池工作；也支持外接“充電寶”供電；
5）三相1A電流持續輸出時間可大于4小時，待機時間大于10小時；
6）儀器采用嵌入式Linux操作系統，相比WindowsCE操作系統，運行更穩定；
7）測試軟件模塊適應Linux操作環境，更適合于觸摸操作，參數輸入和各種控制功能簡單易用，方便快捷；
8）具備模擬量、數字量以及SV/GOOSE數模混合輸出，滿足“模擬量+GOOSE”的保護裝置測試要求；
9）具備合并單元角差比差測試、智能終端GOOSE跳閘時間測試功能；
10）強大的SV和GOOSE報文分析能力，具有報文分析儀的功能；
11）具有SCD文件比對及SCD文件圖形化展示功能；
12）具備智能終端GOOSE跳閘時間測試；
13）具備ST或LC光口的光功率測試功能；
14）具備多機同步輸出功能，無線WiFi通訊控制，遠程4G通訊控制；
15）豐富的保護測試功能，具備手動測試、狀態序列、諧波疊加、整組試驗、低周減載、低壓減載、距離、零序、過流、比率差動、諧波制動等繼電保護專項測試模塊；
16）強大的異常工況處理能力，具備電壓源短路、電流源開路、過熱及信號失真檢測報警；
17）采用低功耗設計，運用PWM溫度控制系統，實現儀器內部溫度控制；
18）具有自動升級功能，可直接使用U盤升級；
19）自動生成測試報告，通過U盤進行拷貝存檔。

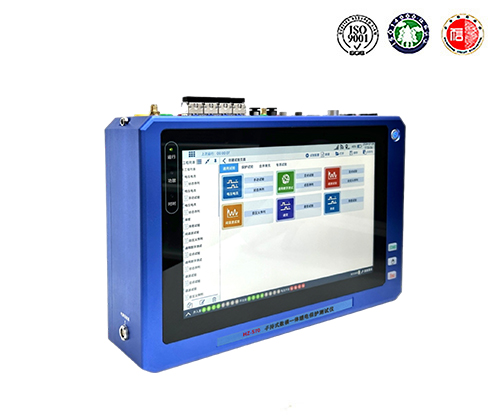

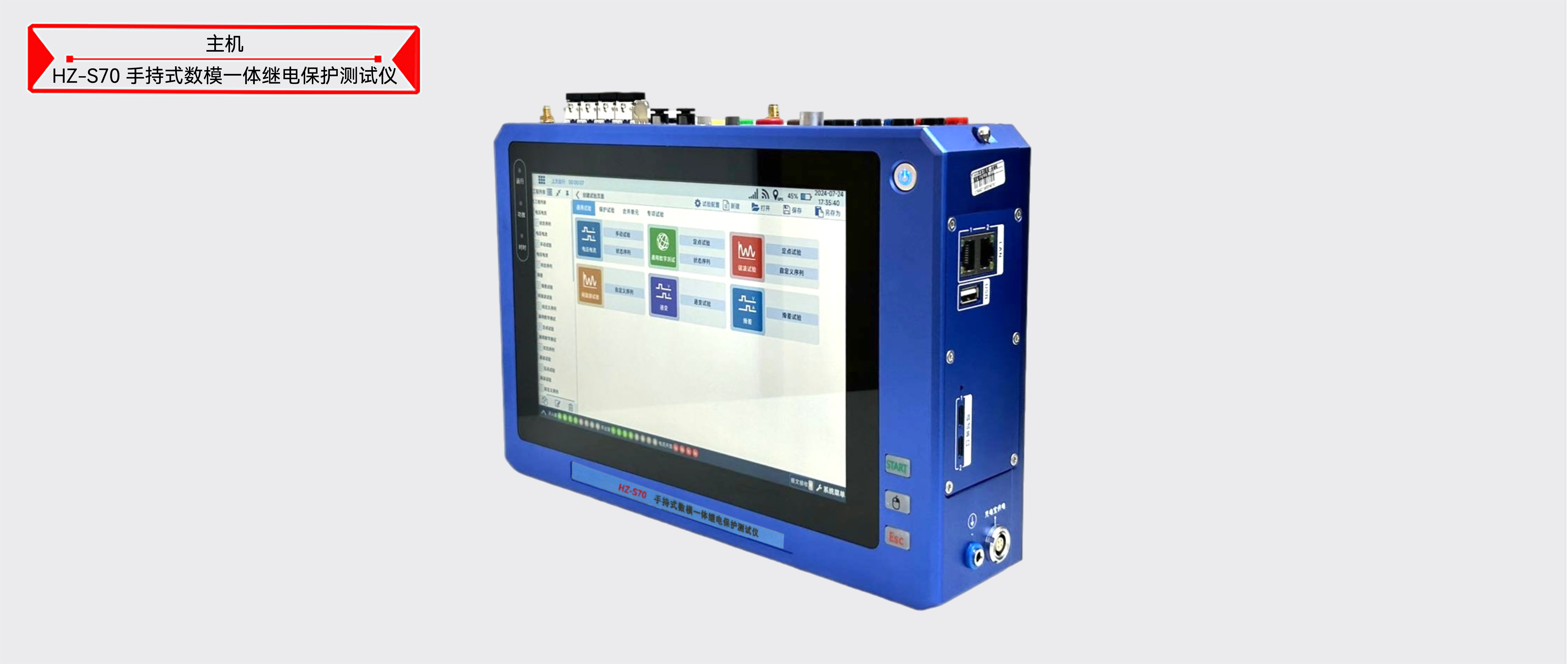

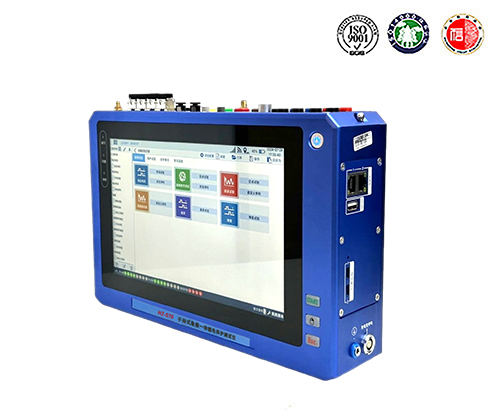

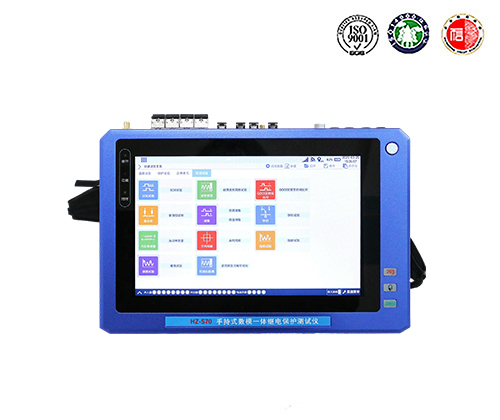

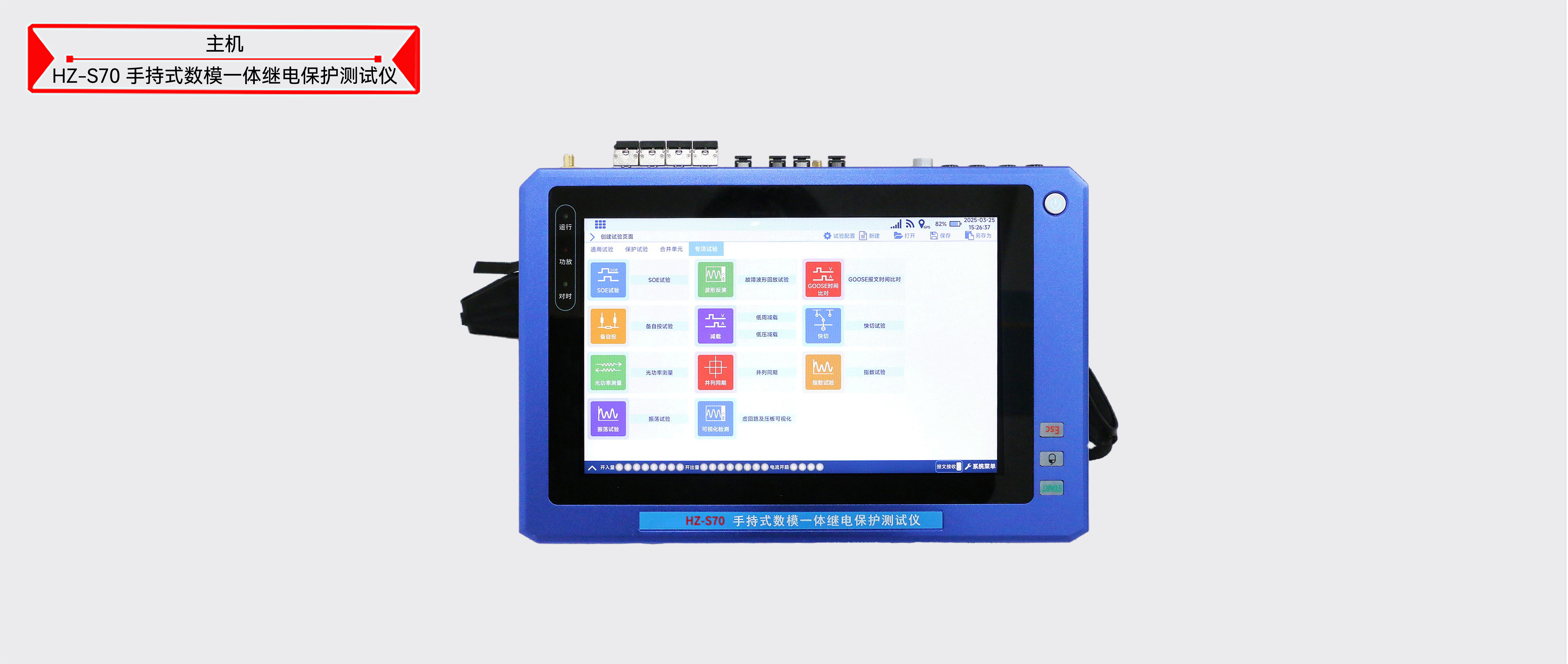

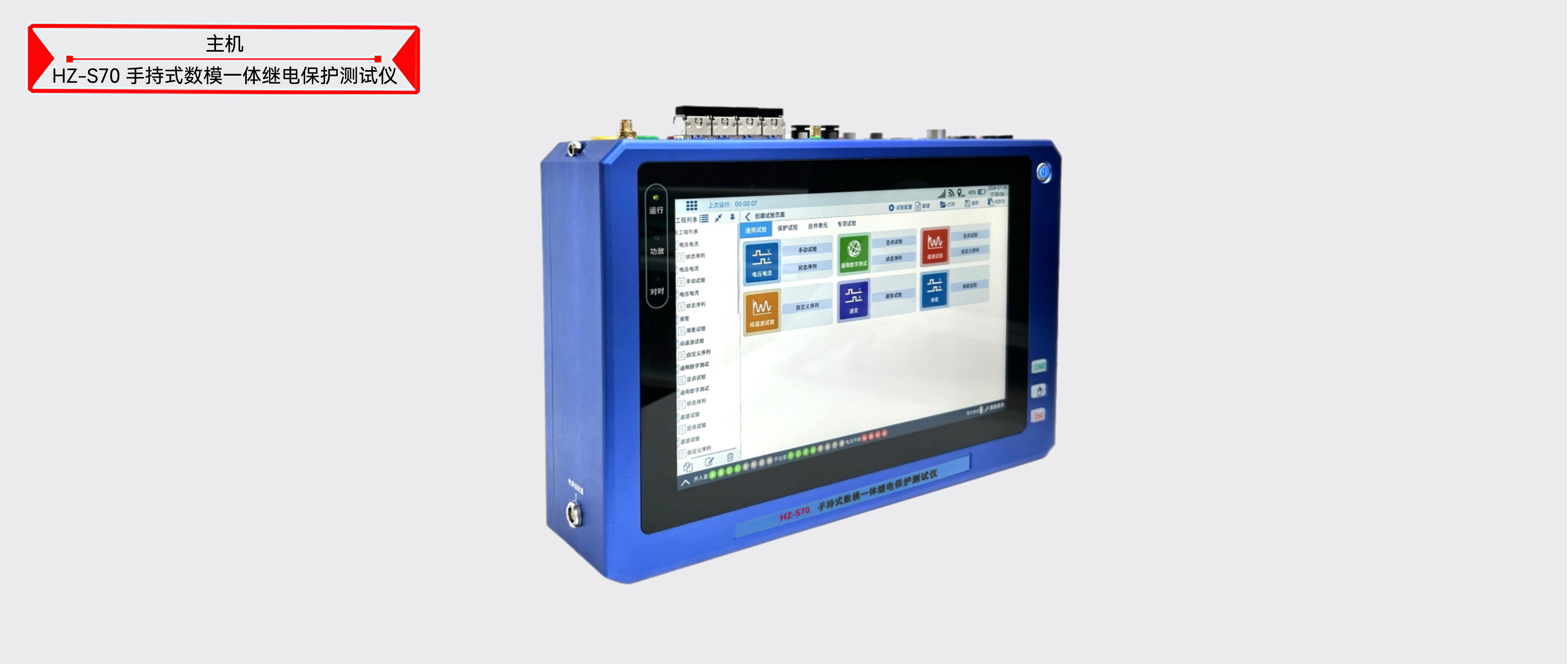

手持式數模一體繼電保護測試儀圖片 ----Picture display
手持式數模一體繼電保護測試儀附件配件 --------Accessories
本產品HZ-S70手持式數模一體繼電保護測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片手持式數模一體繼電保護測試儀附件...
