說明武漢赫茲電力設備有限公司承諾所售每一臺「高壓開關特性及回路電阻測試系統」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 高壓開關特性及回路電阻測試系統整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
高壓開關特性及回路電阻測試系統簡介 ----Product introduction
HZKH-2M高壓開關特性及回路電阻測試系統由開關機械特性、回路電阻測試儀組成，采用工業計算機，15寸觸摸顯示屏，工業級投射式電容觸控，1.8GHz 雙核雙線程，內存4GB，Windows10操作系統，人性化操作界面直觀，支持中英文輸入，便于現場操作人員使用，適用于斷路器生產廠家、第三方檢測機構、國家電網等單位。
高壓開關特性綜合測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2014為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用國家標準GB736所推薦的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有抗干擾能力強、精度高、操作方便、保護功能完善等特點。
高壓開關特性綜合測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2014為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用國家標準GB736所推薦的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有抗干擾能力強、精度高、操作方便、保護功能完善等特點。
高壓開關特性及回路電阻測試系統參數 ----Technical parameter
開關特性技術參數：
1、時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期之差
合閘（分閘）彈跳時間（彈跳次數）
不同期測試范圍：0.10ms～99ms，分辨率：0.01ms；
內觸發測試范圍：0.10ms～999ms，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。
外觸發測試范圍：0.01ms～200s
準確度：±0.05%+0.1ms
2、速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
3、測速范圍：0.1mm傳感器 0.001～20.0m/s
345°角度傳感器 0.01～25.0m/s，準確率:±0.1m/s
4、行程測量：動觸頭行程（行程）（3路行程測量選配）
接觸行程（開距）
超行程
過沖行程或反彈行程
5、測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。
旋轉傳感器：345о，測量范圍：0-1000mm，分辨率:0.08о。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。準確率:土(1%L+0.2)mm。
6、線圈電流測量范圍：最大電流30A,分辨率：0.01A。準確率:土5%
7、線圈電阻測量范圍：0～2000Ω,分辨率：0.01Ω。準確率:土5%
8、儀器輸入電源 ：AC220V ± 10%；50Hz ± 10%。
9、控制電源輸出:DC6～270V連續可調，AC/DC24V≤15A（短時），AC/DC200V≤ 20A(短時)。
10、外觸發觸發電壓：AC/DC10-300V，電流≤120A
11、使用環境： -20℃~+50℃
12、相對濕度：≤90%
回路電阻技術參數：
1、電源輸入：AC220V±15％，50Hz，功率：600W;
2、電流檔位：50A、100A;
3、測量范圍： 0-19999;
4、測量精度：0.5%rdg±10dgt;
5、分辨率：0.01;
6、環境溫度：－25C 50C;
7、相對濕度：90%RH。
1、時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期之差
合閘（分閘）彈跳時間（彈跳次數）
不同期測試范圍：0.10ms～99ms，分辨率：0.01ms；
內觸發測試范圍：0.10ms～999ms，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。
外觸發測試范圍：0.01ms～200s
準確度：±0.05%+0.1ms
2、速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
3、測速范圍：0.1mm傳感器 0.001～20.0m/s
345°角度傳感器 0.01～25.0m/s，準確率:±0.1m/s
4、行程測量：動觸頭行程（行程）（3路行程測量選配）
接觸行程（開距）
超行程
過沖行程或反彈行程
5、測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。
旋轉傳感器：345о，測量范圍：0-1000mm，分辨率:0.08о。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。準確率:土(1%L+0.2)mm。
6、線圈電流測量范圍：最大電流30A,分辨率：0.01A。準確率:土5%
7、線圈電阻測量范圍：0～2000Ω,分辨率：0.01Ω。準確率:土5%
8、儀器輸入電源 ：AC220V ± 10%；50Hz ± 10%。
9、控制電源輸出:DC6～270V連續可調，AC/DC24V≤15A（短時），AC/DC200V≤ 20A(短時)。
10、外觸發觸發電壓：AC/DC10-300V，電流≤120A
11、使用環境： -20℃~+50℃
12、相對濕度：≤90%
回路電阻技術參數：
1、電源輸入：AC220V±15％，50Hz，功率：600W;
2、電流檔位：50A、100A;
3、測量范圍： 0-19999;
4、測量精度：0.5%rdg±10dgt;
5、分辨率：0.01;
6、環境溫度：－25C 50C;
7、相對濕度：90%RH。
高壓開關特性及回路電阻測試系統功能 ----Product features
開關特性特點：
1）特性測試單元內置直流操作電源，可提供DC6～270V可調電源，電流20A，滿足線圈為24V/15A的斷路器試驗，任意整定分、合閘線圈的動作電壓值，可做斷路器的低電壓動作試驗（手動和自動兩種模式）。
2）配備直線傳感器、旋轉傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
3）開關動作一次，可以得到所有數據及圖形，測試數據和圖形同屏顯示，有12路斷口合分閘時間、不同期、彈跳時間、次數、開距、超程、過沖行程、反彈行程、剛合速度、最大速度、指定段平均速度、線圈電流、線圈電阻等參數、可裝三路傳感器或通過一路傳感器推算其他兩路速度。
4）適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
回路電阻特點：
1）采用最新電源技術，能長時間連續輸出大電流,多電流檔位輸出。
2）設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。
3）可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。
4）使用了精密儀用運算放大器和高精度四重積分A/D轉換器。
5）使用高性能32位最新ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。
6）使用最新的大電流線的連接接口，插入擰轉就可以，快速方便。
1）特性測試單元內置直流操作電源，可提供DC6～270V可調電源，電流20A，滿足線圈為24V/15A的斷路器試驗，任意整定分、合閘線圈的動作電壓值，可做斷路器的低電壓動作試驗（手動和自動兩種模式）。
2）配備直線傳感器、旋轉傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
3）開關動作一次，可以得到所有數據及圖形，測試數據和圖形同屏顯示，有12路斷口合分閘時間、不同期、彈跳時間、次數、開距、超程、過沖行程、反彈行程、剛合速度、最大速度、指定段平均速度、線圈電流、線圈電阻等參數、可裝三路傳感器或通過一路傳感器推算其他兩路速度。
4）適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
回路電阻特點：
1）采用最新電源技術，能長時間連續輸出大電流,多電流檔位輸出。
2）設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。
3）可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。
4）使用了精密儀用運算放大器和高精度四重積分A/D轉換器。
5）使用高性能32位最新ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。
6）使用最新的大電流線的連接接口，插入擰轉就可以，快速方便。

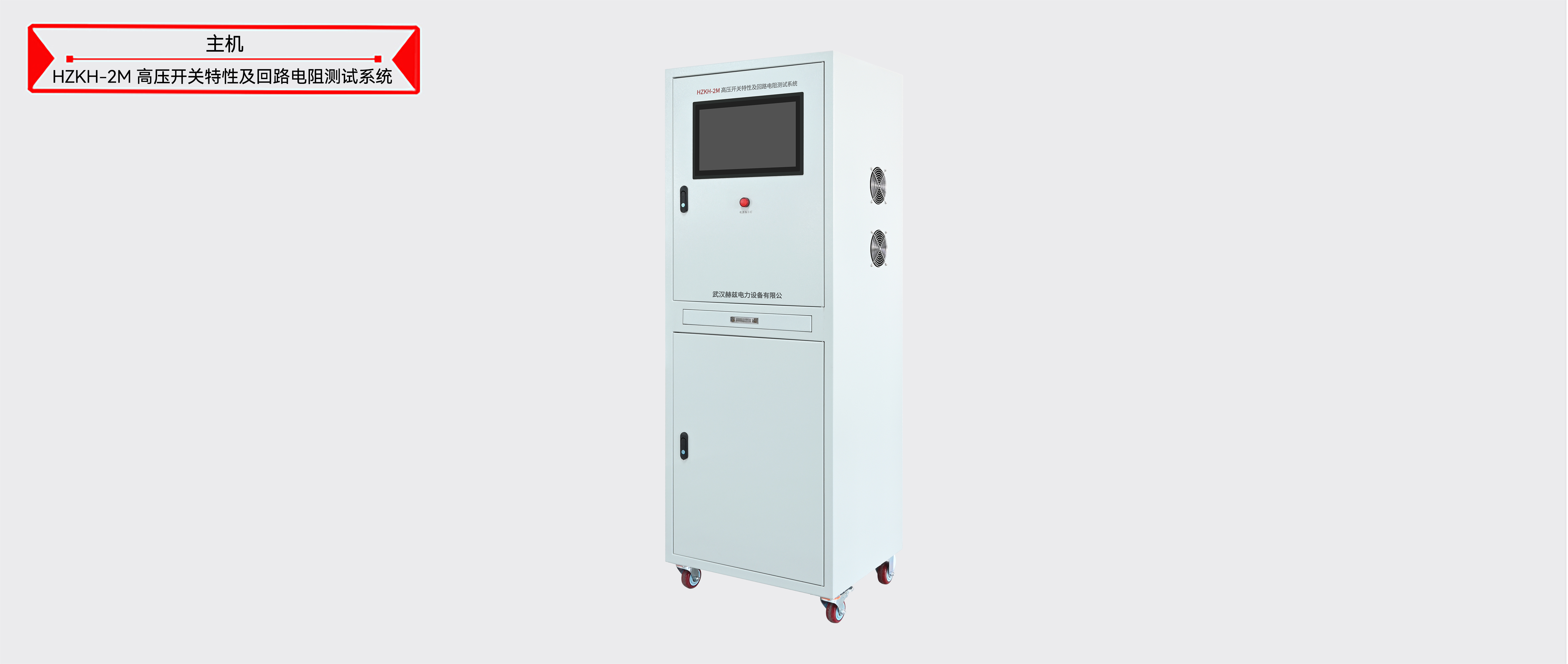

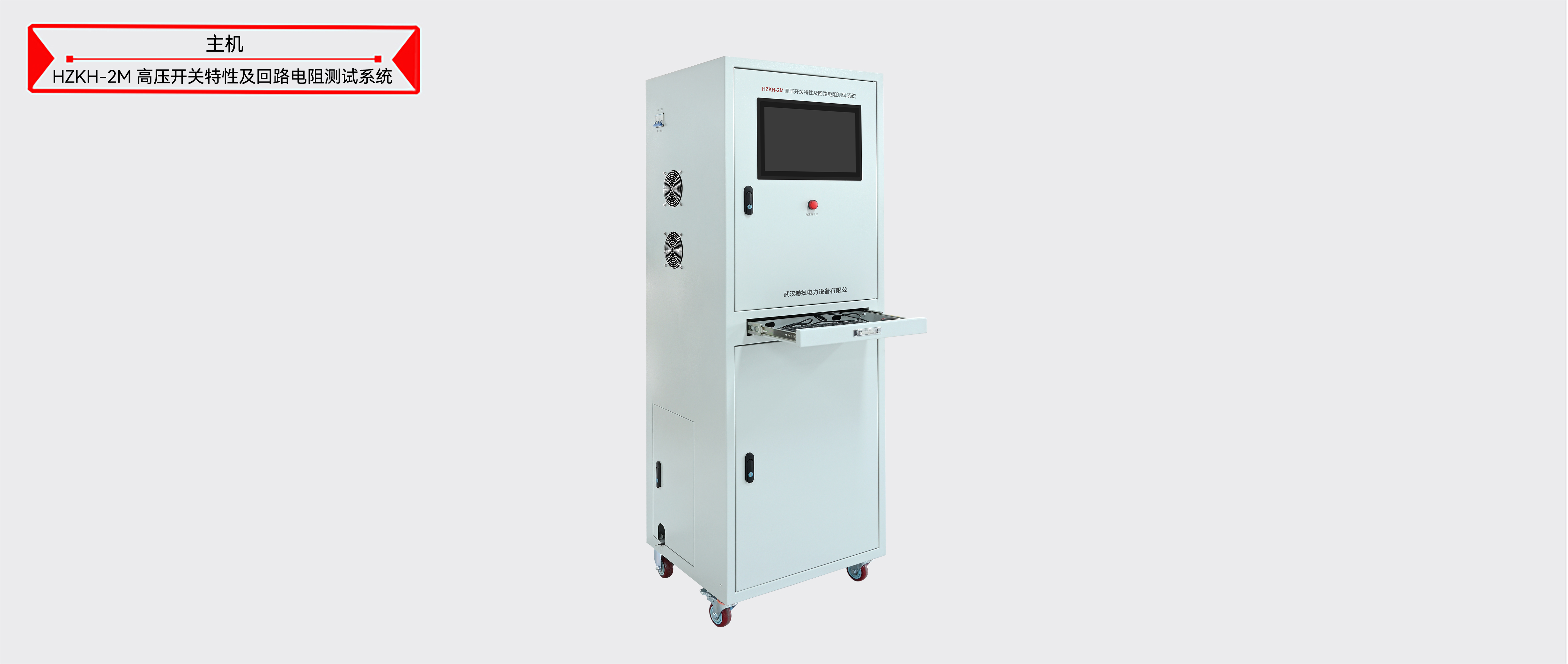

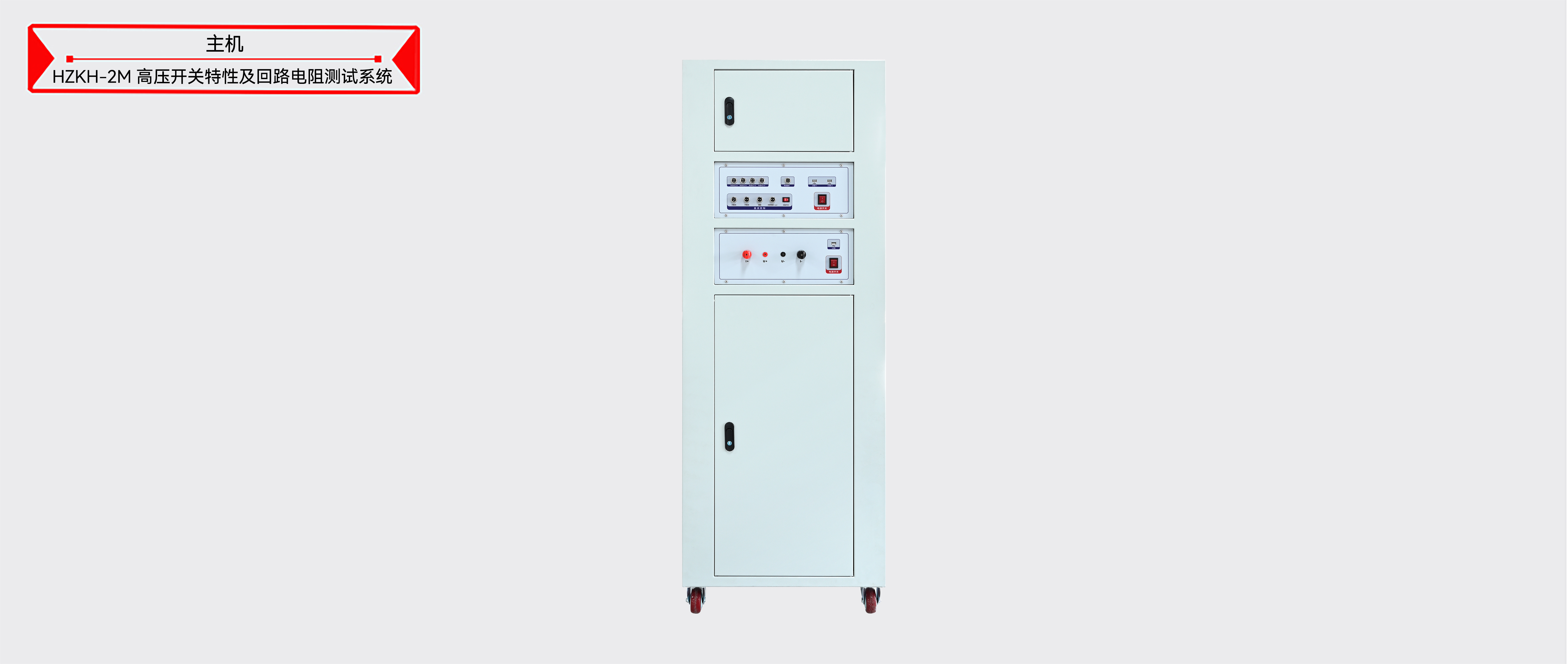

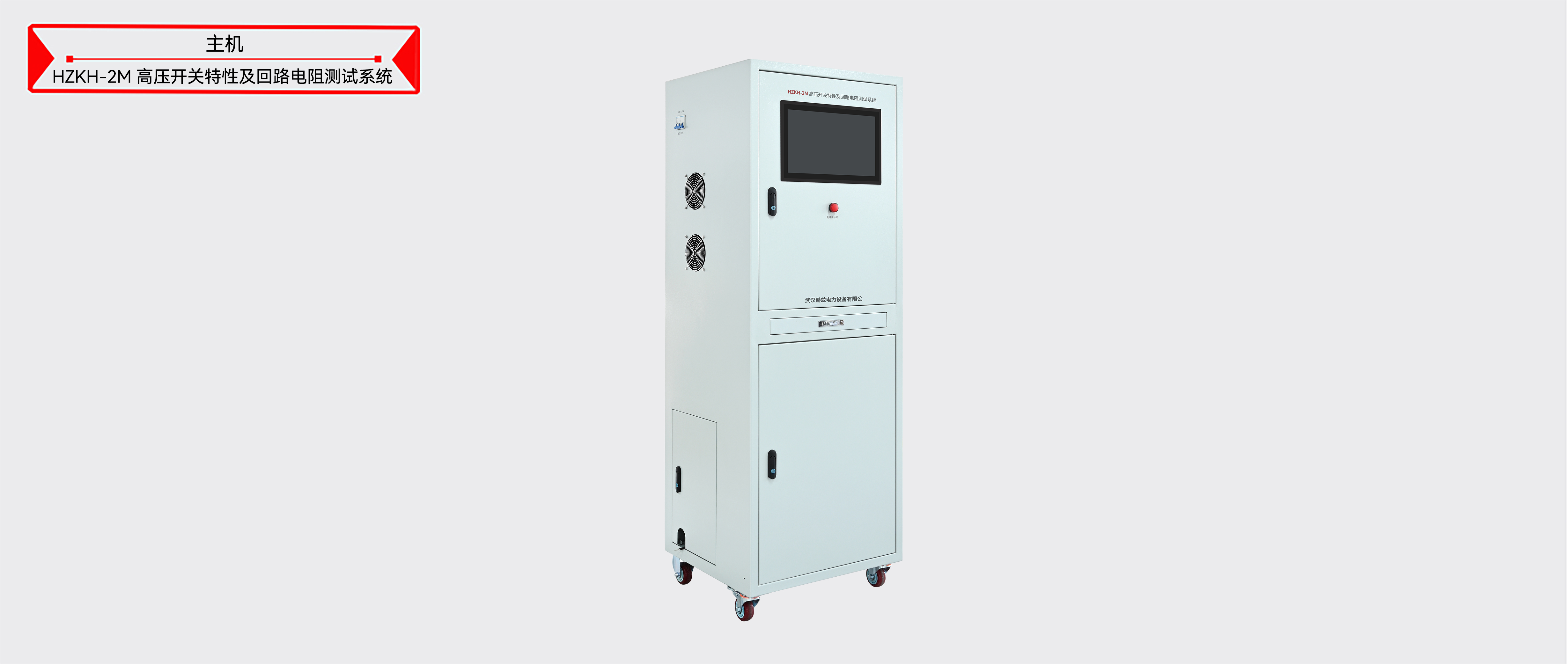

高壓開關特性及回路電阻測試系統圖片 ----Picture display
高壓開關特性及回路電阻測試系統附件配件 --------Accessories
本產品HZKH-2M高壓開關特性及回路電阻測試系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片高壓開關特性及回路電阻測試系統附件...
