互感器校驗儀簡介 ----Product introduction
HZFA-E互感器校驗儀的主要用途，是對現場應用的或者在實驗室應用的電壓互感器和電流互感器進行技術性能的檢定。為了實現這一目的，互感器校驗儀必須與相關設備構成一套完整的互感器校驗裝置。由于互感器校驗儀的性能指標與相關設備之間存在著密切的技術關聯，因此要想正確地研究與理解互感器校驗儀的整體概念，必須對互感器校驗裝置作一基本的了解。
我國互感器校驗儀大致可以分為三代：第一代電工類校驗儀,使用操作繁瑣，接線復雜；第二代校驗儀采用較為先進的電子線路，使用較上一代校驗儀方便，但在測量過程中需要要人為切換量程檔位，測試過程中顯示信息少。第三代校驗儀大都采用了單片機，使儀器的智能化程度得到提高，部分儀器具有計算機通訊接口，提高了辦公自動化水平。
我國互感器校驗儀大致可以分為三代：第一代電工類校驗儀,使用操作繁瑣，接線復雜；第二代校驗儀采用較為先進的電子線路，使用較上一代校驗儀方便，但在測量過程中需要要人為切換量程檔位，測試過程中顯示信息少。第三代校驗儀大都采用了單片機，使儀器的智能化程度得到提高，部分儀器具有計算機通訊接口，提高了辦公自動化水平。
互感器校驗儀參數 ----Technical parameter
1.設備使用環境
⑴.溫度:5℃--40℃相對濕度:<80%(25℃) 海拔高度:<2500m
電源頻率:50Hz±0.5 Hz 電源電壓:220V±5V
⑵.測量范圍:
同相分量(%): 0.0001～200.0 分辨率:0.0001
正交分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω): 0.0001～20.0 分辨率:0.0001
導納：0.0001～20.0 分辨率:0.0001
⑶.基本誤差:
同相分量:ΔX=±（X×1%＋Y×1%）±Dx (有1級可選)
正交分量:ΔY=±（X×1%＋Y×1%×34.48）(有2級可選)
“X”、“Y”——儀器的顯示值
“Dx,Dy”——儀器的量化誤差
Dx=2,Dy=5
⑷.百分表:1.5級(有1級可選)
2.工作范圍：
⑴.電流：（1%－149%）In（In =5A）
（5%－149%）In（In =1A）
⑵.電壓：（5%－149%）Un（Un =100V，150V，100V）
（5%－149%）Un（Un =100V/3）
3.工作負荷：
⑴.電流：TO對TX＜0.12Ω cosΦ=1
⑵.電壓：a對x＜0.25VA （100V）
⑴.溫度:5℃--40℃相對濕度:<80%(25℃) 海拔高度:<2500m
電源頻率:50Hz±0.5 Hz 電源電壓:220V±5V
⑵.測量范圍:
同相分量(%): 0.0001～200.0 分辨率:0.0001
正交分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω): 0.0001～20.0 分辨率:0.0001
導納：0.0001～20.0 分辨率:0.0001
⑶.基本誤差:
同相分量:ΔX=±（X×1%＋Y×1%）±Dx (有1級可選)
正交分量:ΔY=±（X×1%＋Y×1%×34.48）(有2級可選)
“X”、“Y”——儀器的顯示值
“Dx,Dy”——儀器的量化誤差
Dx=2,Dy=5
⑷.百分表:1.5級(有1級可選)
2.工作范圍：
⑴.電流：（1%－149%）In（In =5A）
（5%－149%）In（In =1A）
⑵.電壓：（5%－149%）Un（Un =100V，150V，100V）
（5%－149%）Un（Un =100V/3）
3.工作負荷：
⑴.電流：TO對TX＜0.12Ω cosΦ=1
⑵.電壓：a對x＜0.25VA （100V）
互感器校驗儀功能 ----Product features
1.采用5寸液晶顯示，可視范圍大，帶長壽命背光照明，方便使用，優于很多廠家的顯示技術（比如山西互感器廠的數碼管校驗儀）；
2.全中文操作界面，界面美觀；
3.高度集成化：誤差，信號狀態全部集成在顯示器上，直觀；
4.高度智能化：二次開路，接線錯誤，變比錯誤，急性錯誤等報警信息直接顯示在校驗儀液晶上面；
5.能夠自動實現互感器測量，能夠自動切換電流電壓負載箱，不需要人為的干預切換；
6.儀器能夠達到1級。目前市場上校驗儀大多數采用阻容移相90°方法來實現數據測量，這種方法易受到環境溫度、電源頻率影響，上述環境一旦發生變化，其測量數據將受到很大的影響；
7.百分表、比差、角差采用特大字體顯示，方便用戶觀測；
8.完全滿足JJG314-2010和JJG314-2010要求，自動采樣；
9.自動判斷極性錯誤，變比錯誤；
10.上位機軟件具有虛擬儀器開放功能；
11.徹底解決S級測量問題；
12.自動切換量程；
13.采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題；
14.功耗：＜15VA（不帶微型打印機）；
＜25VA（帶微型打印機）；
15.諧波抑制比: ＞40db；
16.外形尺寸：260mm（長）×350mm (寬)×150mm（高）；
17.重量：6Kg。
主要功能特點
1.檢定電流、電壓互感器的角差和比差；
2.測試電流互感器二次負載的阻抗；
3.測試電壓互感器二次負載的導納；
4.測量交流小電流和交流小電壓；
5.帶RS232通訊接口。
2.全中文操作界面，界面美觀；
3.高度集成化：誤差，信號狀態全部集成在顯示器上，直觀；
4.高度智能化：二次開路，接線錯誤，變比錯誤，急性錯誤等報警信息直接顯示在校驗儀液晶上面；
5.能夠自動實現互感器測量，能夠自動切換電流電壓負載箱，不需要人為的干預切換；
6.儀器能夠達到1級。目前市場上校驗儀大多數采用阻容移相90°方法來實現數據測量，這種方法易受到環境溫度、電源頻率影響，上述環境一旦發生變化，其測量數據將受到很大的影響；
7.百分表、比差、角差采用特大字體顯示，方便用戶觀測；
8.完全滿足JJG314-2010和JJG314-2010要求，自動采樣；
9.自動判斷極性錯誤，變比錯誤；
10.上位機軟件具有虛擬儀器開放功能；
11.徹底解決S級測量問題；
12.自動切換量程；
13.采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題；
14.功耗：＜15VA（不帶微型打印機）；
＜25VA（帶微型打印機）；
15.諧波抑制比: ＞40db；
16.外形尺寸：260mm（長）×350mm (寬)×150mm（高）；
17.重量：6Kg。
主要功能特點
1.檢定電流、電壓互感器的角差和比差；
2.測試電流互感器二次負載的阻抗；
3.測試電壓互感器二次負載的導納；
4.測量交流小電流和交流小電壓；
5.帶RS232通訊接口。

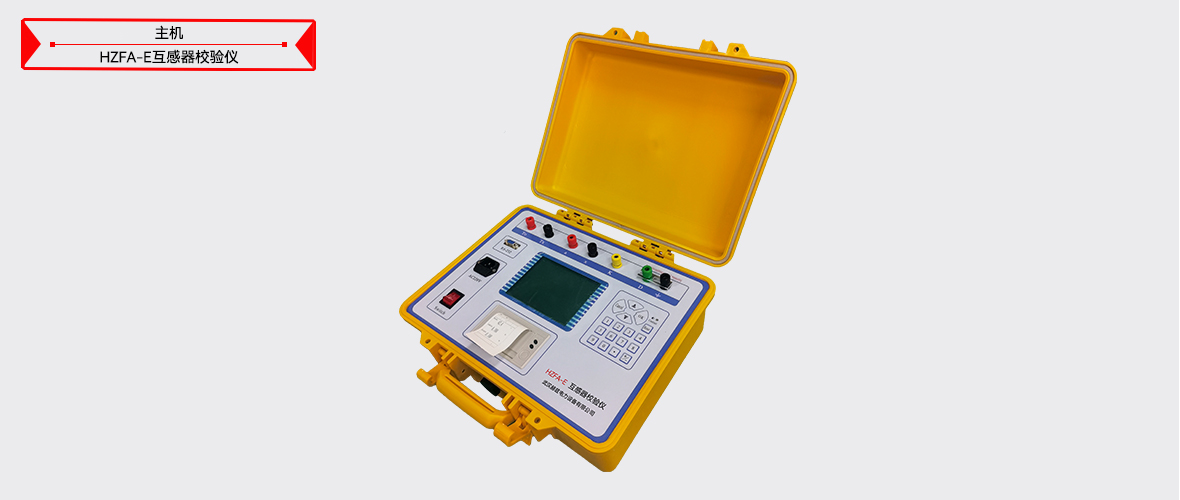

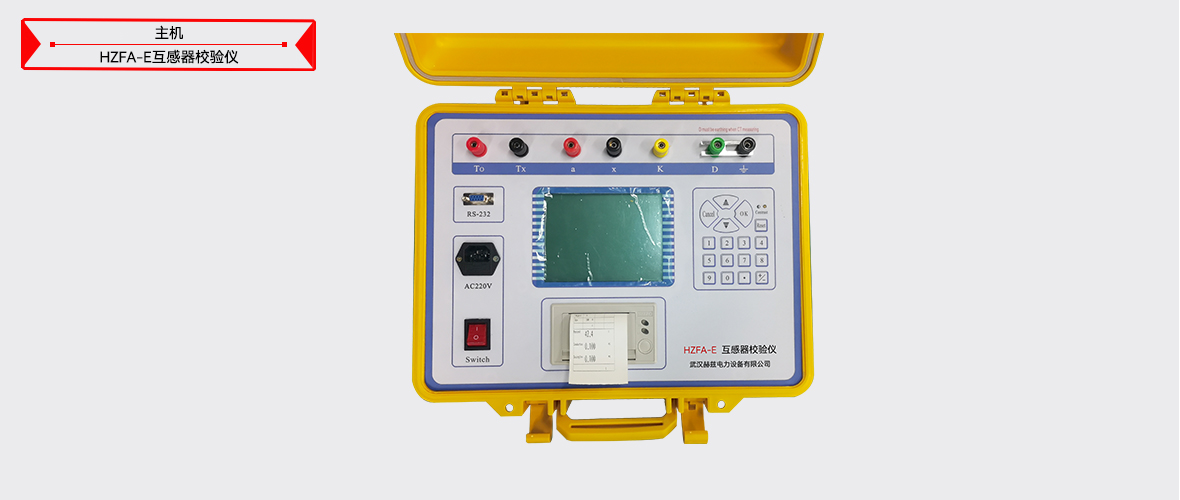

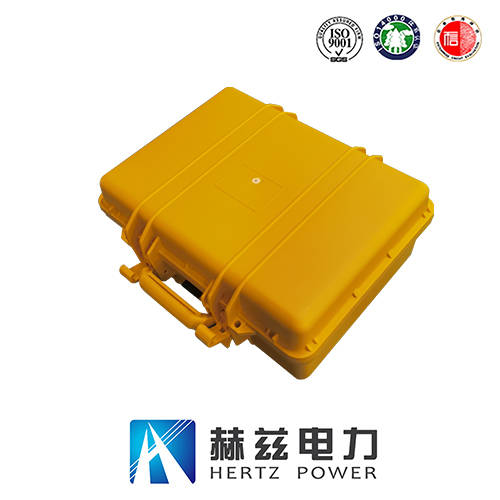

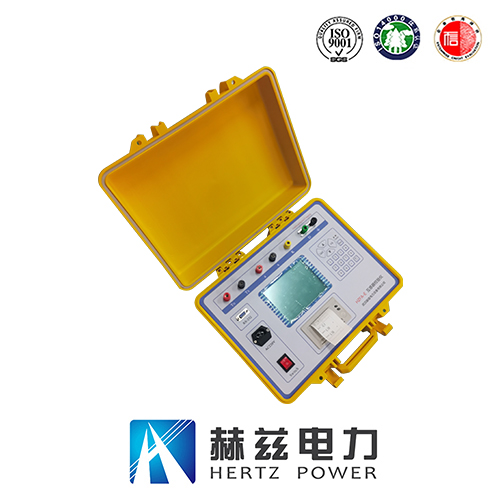

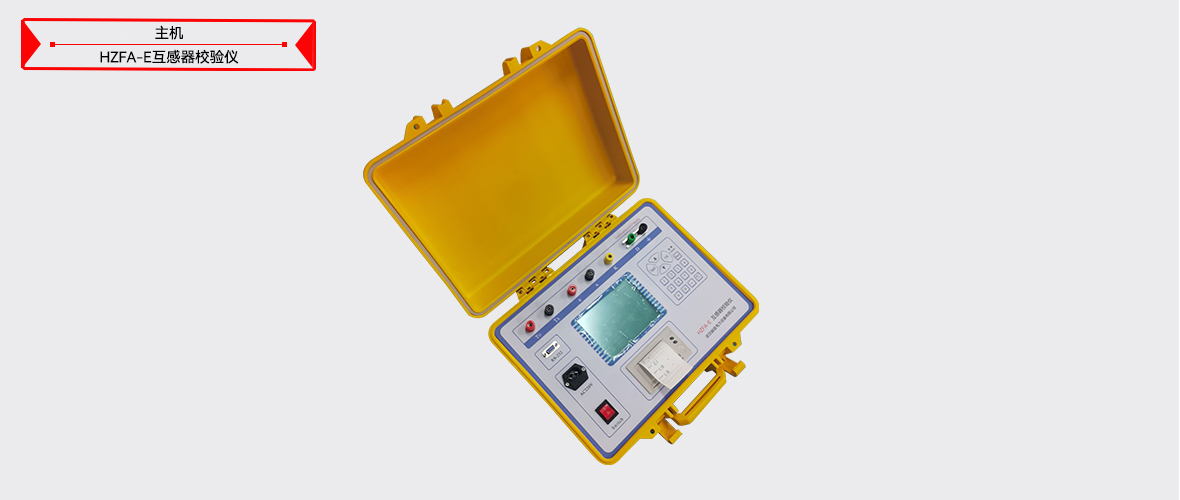

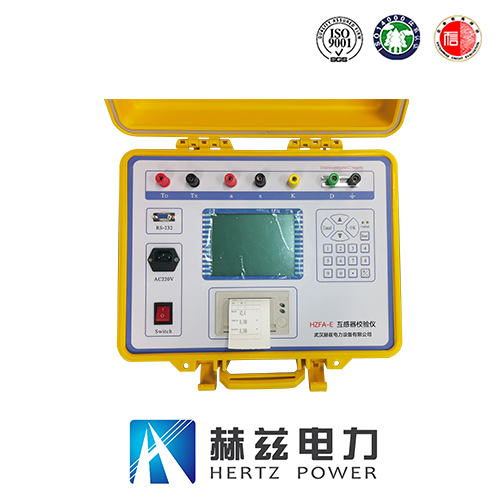

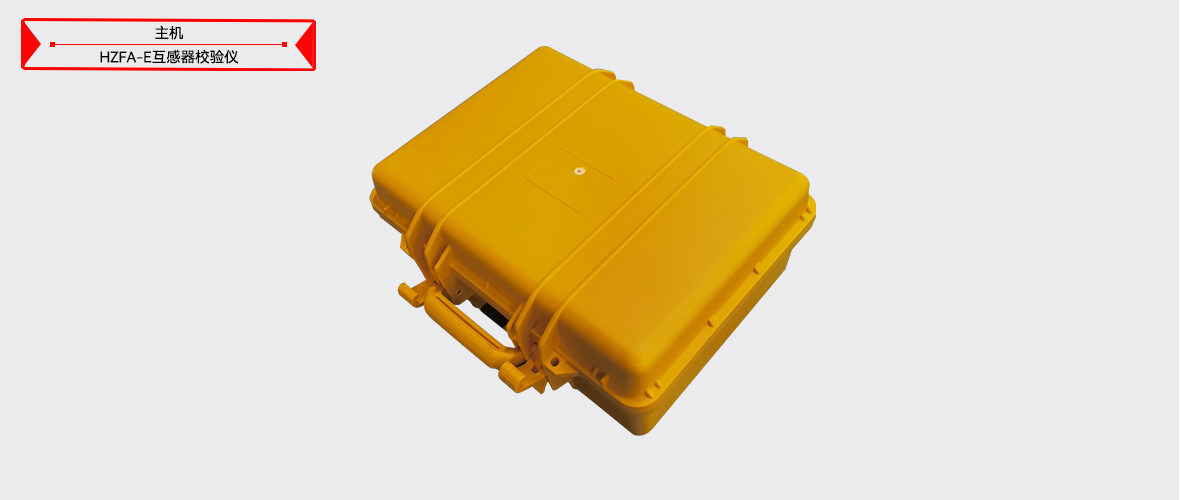

互感器校驗儀圖片 ----Picture display
互感器校驗儀附件配件 --------Accessories
本產品HZFA-E互感器校驗儀表詳細清單請以說明書或代銷合同為準
